大電流用抵抗器

大電流用抵抗器(コイルオーム)

特徴

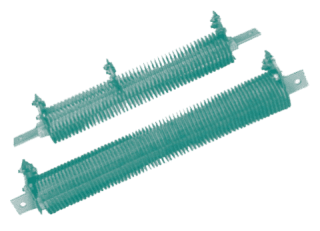

大電流用抵抗器(コイルオーム)
抵抗帯をコイル状に巻き強力な碍子で保持し、丈夫な取付芯で取付けるように設計してありますので非常に丈夫で、軽量、コンパクト且つ耐震的な大電力型抵抗器です。
抵抗帯自体が空冷翼の役目をしていますので放熱が良く10アンペア以上の抵抗器であれば価格、機能でこの抵抗器に優るもの※1はありません。
インバーター用制動抵抗器、モーター起動用、発電機試験用、バッテリー充放電用、溶接機用等、大電流負荷抵抗器用等に最適です。
抵抗値の設定においては、端子を自由に動かし抵抗値を設定できます。
※1 高周波でご使用の場合は御相談ください。

規格1

規格1
規格1

規格2

規格2
※アスベストの場合も有ります、御相談下さい。
規格2 G端子
G端子
36アンペア以上にお勧めいたします。
規格2 M端子
M端子
50アンペア未満ではご使用できません。
規格2 S端子
S端子
32アンペア以下にお勧めいたします。

寸法1

記号
L1
L2
L3
N
C
H
Hs
型名
SPS-A-
2型
215mm
195mm
22以上mm
22mm
56mm
63mm
67mm
3型
290
270
25以上
22
56
63
67
4型
360
340
25以上
22
56
63
67
5型
435
415
22以上
22
56
63
67
SPS-B-
2型
215
195
25以上
32
71
68
72
3型
290
270
25以上
32
71
68
72
4型
360
340
25以上
32
71
68
72
5型
435
415
25以上
32
71
68
72

寸法2

記号
L3
N
C
H
Hs
型名
SPS-A-500型
18以上mm
22mm
56mm
63mm
67mm
SPS-B-500型
18以上mm
32mm
71mm
68mm
72mm

抵抗値1

SPS-A-型
型名
2型
3型
4型
5型
最大ワット
300~700W
500~1KW
700~1.4KW
800~1.8KW
最大電流
10A
11A
2.6Ω
5.3Ω
6.7Ω
13
2.2
3.5
4.6
5.8
15
1.9
3
4
4.9
18
1.6
2.5
3.4
4.3
21
1.3
2
2.7
3.3
26
0.88
1.4
1.8
2.3
32
0.55
0.84
1.1
1.4
36
0.4
0.62
0.82
1
40
0.32
0.5
0.68
0.85
46
0.28
0.44
0.6
0.75
50
0.25
0.4
0.53
0.66
55
0.23
0.35
0.48
0.6
58
0.17
0.26
0.35
0.44
63
0.14
0.22
0.29
0.37
68
0.086
0.13
0.18
0.23
75
0.067
0.1
0.14
0.18
79
0.057
0.09
0.12
0.15
85
0.053
0.082
0.11
0.14
91
0.046
0.073
0.1
0.13
SPS-B-型
型名
2型
3型
4型
5型
最大ワット
600~800W
1~1.5KW
1.3~2KW
1.6~2.5KW
40A
0.4Ω
0.6Ω
0.82Ω
46
0.35
0.53
0.72
0.91
50
0.31
0.48
0.64
0.81
55
0.28
0.43
0.58
0.73
63
0.24
0.37
0.5
0.63
70
0.15
0.23
0.31
0.4
77
0.12
0.19
0.26
0.33
85
0.11
0.17
0.23
0.29
100
0.068
0.11
0.15
0.19
125
0.038
0.06
0.08
0.1
140
0.03
0.047
0.064
0.08
150
0.027
0.042
0.057
0.072

抵抗値2

SPS-A-500型
最大電流値(A)
抵抗値(Ω)
10
10
11
8
13
7
15
6
18
5
21
4
26
2.7
32
1.7
36
1.3
SPS-B-500型
最大電流値(A)
抵抗値(Ω)
40
1.2
46
1.1
50
0.96
55
0.86
63
0.76
70
0.48
77
0.4
85
0.35
100
0.23

性能
