誘導負荷装置

誘導負荷装置


誘導負荷装置

誘導負荷装置

誘導負荷装置

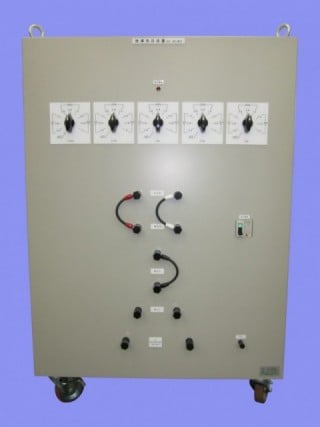

品名 誘導負荷装置
試験電圧 単相2線式AC125-250-300V（切替式）
負荷電流・力率
31.25A（分解能：1.25A） （切替式）
力率　0.6PF/0.8PF/1.0PF  （切替式）
負荷設定 電流値設定は電流値別に設けたロータリースイッチにて電圧値、力率値設定を行うことでＯＮとなります。
冷却方式 自然空冷方式
外形寸法 W800×D800×H1,050+150（mm）突起物は除く
質量 200kg
備考






誘導負荷装置

誘導負荷装置

誘導負荷装置

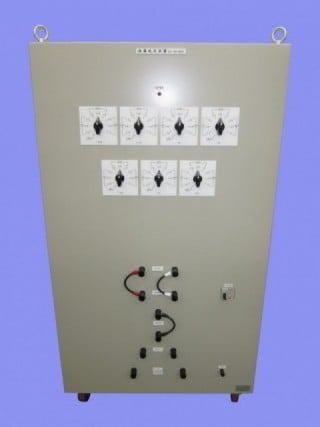

品名 誘導負荷装置
試験電圧 単相2線式AC125-250-300V（切替式）
負荷電流・力率
51.25A（分解能：1.25A） （切替式）
力率　0.6PF/0.8PF/1.0PF  （切替式）
負荷設定 電流値設定は電流値別に設けたロータリースイッチにて電圧値、力率値設定を行うことでＯＮとなります。
冷却方式 自然空冷方式
外形寸法 W800×D800×H1,350+150（mm）突起物は除く
質量 260kg
備考






３０ｋＶＡ負荷

３０ｋＶＡ負荷

３０ｋＶＡ負荷
品名 ３０ｋＶＡ負荷
試験電圧
単相２線式AC100V
三相４線式AC200V
負荷容量
単相時－4.1kVA（PF=0.8）
三相時－6.5kVA/15KVA/20KVA/28KVA（PF=0.8）
上記、切替により各容量の0－25－50－100％の試験が可能です。
負荷設定 外部リモートＢＯＸからの制御となります。
冷却方式 強制風冷方式/単相100V
外形寸法 W1,200×D1,000×H1,400+200（mm）突起物は除く
質量 620kg
備考
周波数50/60Hz（切替式）
微調整回路は、電圧調整器によります。
コントロールＢＯＸ付，過温度異常保護付





誘導負荷装置

誘導負荷装置

誘導負荷装置
品名 誘導負荷装置
試験電圧 単相２線式AC100V／125V／250V／300V
試験電流・力率
0.1～42A（但し、30A以下連続通電可）
遅れ：0.3～0.9，1.0ＰＦ
回路数：３回路（独立回路）
負荷設定 タッチパネル制御方式
冷却方式 強制風冷方式/単相100V
外形寸法 Ｗ1,000×Ｄ1,150×Ｈ1,750＋200（mm）（突起物は除く）
質量 1,000 kg
備考
回路毎に試験電圧・電流・力率の設定が可能です。
上記、設定回数、運転回数、連続、溶着・溶断設定が可能です。
過温度異常保護、過電圧異常保護、ファン異常、煙異常付
アナログ交流電圧・電流・力率計付





誘導負荷装置

誘導負荷装置

誘導負荷装置
品名 誘導負荷装置
試験電圧 単相２線式AC80～120V/AC150～250V（50Hz）
上記、100V系及び200V系の切替式
負荷容量・電流・力率
12.5kVAMax.
AC  80～120V時－10～100A（分解能：0.1A）
AC150～250V時－10～100A（分解能：0.1A）
遅れ力率：0.6－0.7－0.8－0.9－1.0PF
負荷設定 パネル面トグルスイッチ投入方式。
冷却方式 強制風冷方式/単相100V
外形寸法 W1,000×D900×H1,600+150（mm）突起物は除く
質量 610kg
備考
サンプル設定回数、運転回数付
サンプル溶着・溶断設定付
過温度異常保護、過電圧異常保護、非常停止スイッチ付
※摺動型電圧調整器
入力：単相２線式200V　/　出力：0～250V－100A　
W450×D500×H800+100（mm）/質量：160kg

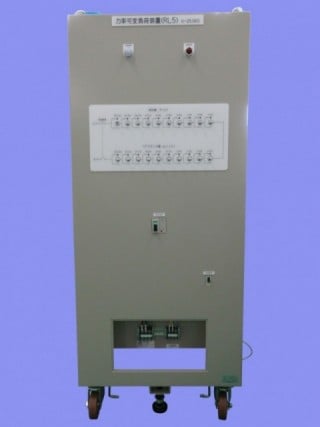

ＲＬＣ負荷装置

ＲＬＣ負荷装置

ＲＬＣ負荷装置
品名 ＲＬＣ負荷装置
試験電圧 単相２線式AC100～115V/AC200～230V（50Hz）
上記、100V系及び200V系の切替式
負荷容量
抵抗負荷：10～8kW/誘導負荷：10～7kVar/容量負荷：10～7kVar
微調整回路は、手動可変ダイヤルｏｒステッピングモーター制御方式
負荷設定
パネル面制御方式ｏｒRS485通信制御方式（切替式）
各負荷一括投入スイッチ付
冷却方式 強制風冷方式/単相100V
外形寸法 W800×D1,200×H1,600+200（mm）突起物は除く
質量 620 kg
備考






微調整用RLC 負荷装置

微調整用RLC 負荷装置

微調整用RLC 負荷装置
品名 微調整用RLC 負荷装置
試験電圧 単相２線式AC100～115V/AC200～230V（50Hz）
上記、100V系及び200V系の切替式
負荷容量
抵抗負荷：1.25～78.75W（分解能：1.25W）
誘導負荷：1.25～78.75Var（分解能：1.25var）
容量負荷：1.25～78.75Var（分解能：1.25var）
負荷設定
パネル面制御方式ｏｒRS485通信制御方式（切替式）
各負荷一括投入スイッチ付
冷却方式 自然空冷方式/単相100A
外形寸法 W600×D550×H800+100（mm）突起物は除く
質量 90 Kg
備考

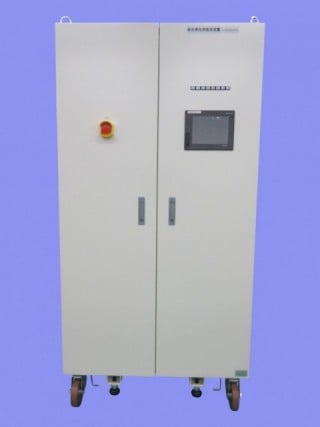

接点寿命用負荷装置

接点寿命用負荷装置

接点寿命用負荷装置
品名 接点寿命用負荷装置
試験電圧 単相２線式AC100V／150V／200V／300VMax.
DC12V～300VMax.
負荷電流・力率
1～60A（分解能：0.1A）
遅れ：0.3～0.9，1.0ＰＦ
リアクトル構造：空芯リアクトル
負荷設定 タッチパネル制御方式
冷却方式 強制風冷方式/単相100V
外形寸法 W1,800×D1,200×H1,800+200 （mm）突起物は除く
質量 1,180 kg
備考
試験電圧・電流・力率の設定が可能です。
上記、設定回数、運転回数、連続、溶着・溶断設定が可能です。
過温度異常保護、過電圧異常保護，煙異常付
