〉 RLC負荷装置

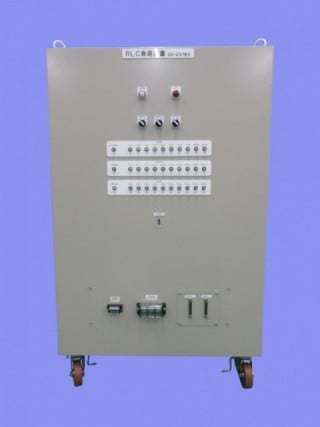

![系統連系負荷装置 系統連系負荷装置](/files/libs/775/s/202210051045524191.jpg?1680845537)
試験電圧 |
定格:単相2線式 AC100/200V
最大:単相2線式 AC120/240V
|
負荷容量 |
R:抵抗負荷=8kW(10W分解能)
L:誘導負荷=8kvar(10var分解能)
C:容量負荷=8kvar(10var分解能)
|
負荷設定 | パネル面 トグルスイッチ投入 |
冷却方式 | 強制風冷方式 |
外形寸法 | W800×D1,000×H1,150+150mm |
![系統連系負荷試験装置 系統連系負荷試験装置](/files/libs/812/s/202210071404534021.jpg?1680845593)
試験電圧 |
単相3線式 AC100-0-100V
最大電圧は、定格の1.1倍
|
負荷容量 |
R:抵抗負荷=5.6kW
L:誘導負荷=550var
C:容量負荷=550var
|
負荷設定 | パネル面 ボリューム可変+スイッチ投入 |
冷却方式 | 強制風冷方式 |
外形寸法 | W600×D800×H1,200+150mm |

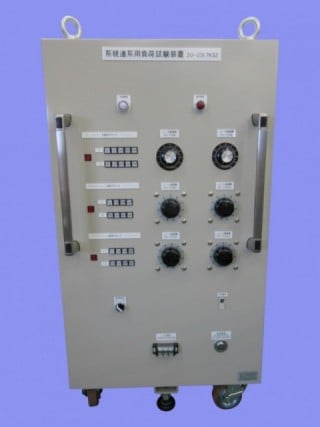

![系統連系負荷試験装置 系統連系負荷試験装置](/files/libs/778/s/202210051052509802.jpg?1680845539)
試験電圧 |
単相3線式 AC100-0-100V
最大電圧は、定格の1.15倍
|
負荷容量 |
R:抵抗負荷=20~760W(各相)
L:誘導負荷=20~460var(各相)
C:容量負荷=20~460var(各相)
|
負荷設定 | パネル面 ボリューム可変+スイッチ投入 |
冷却方式 | 強制風冷方式 |
外形寸法 | W600×D700×H1,000+150mm |

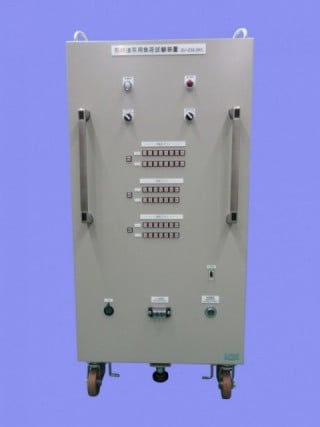

![系統連系負荷装置 系統連系負荷装置](/files/libs/779/s/202210051055023910.jpg?1680845542)
試験電圧 |
単相3線式 AC100-0-100V
最大電圧は、定格の1.15倍
|
負荷容量 |
R:抵抗負荷=1010W(各相毎)
L:誘導負荷=510var(各相毎)
C:容量負荷=510var(各相毎)
|
負荷設定 | パネル面 スイッチ投入方式 |
冷却方式 | 強制風冷方式 |
外形寸法 | W600×D700×H1,100+150mm |

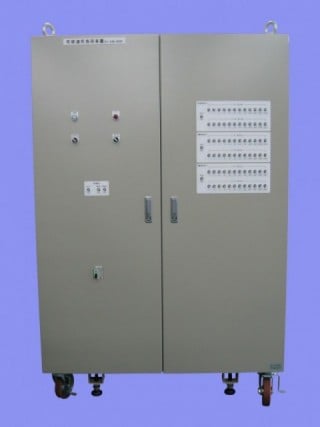

![RLC負荷装置 RLC負荷装置](/files/libs/781/s/202210051057323171.jpg?1680845544)
試験電圧 |
単相3線式 AC100-0-100V
最大電圧は、定格の1.2倍
|
負荷容量 |
R:抵抗負荷=3kW(各相毎)
L:誘導負荷=3kvar(各相毎)
C:容量負荷=3kvar(各相毎
|
負荷設定 | パネル面 トグルスイッチ又は外部制御 |
冷却方式 | 強制風冷方式 |
外形寸法 |
W1,250×D1,100×H1,700+200mm
|
