三相負荷抵抗器



UPS試験用負荷装置

UPS試験用負荷装置

負荷装置
試験相数 三相3線式(Y結線)
試験電圧 AC220~230V/AC440~460V(切替式)
周波数 45~65Hz
負荷制御 三相一括制御(負荷一括投入スイッチ付)
容量精度 各回路に於いて ±5%以内
負荷容量 61 kW ×2回路(独立回路)
容量分解能 50+100+200+200+500+1k+2k+2k+10k+20k+20kW(回路毎)
負荷設定
外部無電圧接点信号入力によります。
冷却方式/制御電源 強制風冷方式/三相200V
外形寸法 W1,500×D1,100×H1,650+200(mm)突起物は除く
質量 740kg
備考
過温度・過電流・過電圧保護付、ファン異常保護付
試験終了後のクーリング機能付(15分間)
不平衡試験が可能です。
誘導負荷と合成して力率負荷として使用出来ます。



負荷装置

負荷装置

負荷装置
品名 負荷装置
試験電圧 三相3線式AC200V
負荷容量 12.0 kW Max.
負荷設定
パネル面制御方式or外部出力信号制御(切替式)
三相一括制御方式(負荷一括投入スイッチ付)
冷却方式/制御電源 強制風冷方式/単相100V
外形寸法 W600×D700×H950+150(mm)突起物は除く
質量 150kg
備考
過温度異常保護、過電流保護、ファン異常保護付

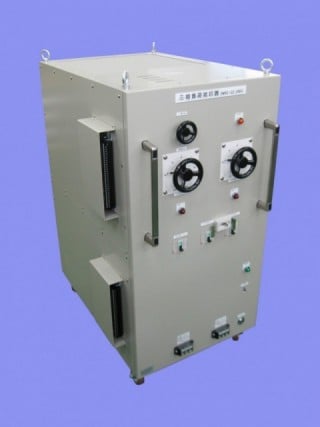

三相負荷抵抗器

三相負荷抵抗器

三相負荷抵抗器
品名 三相負荷抵抗器
試験電圧 三相3線式AC 220V Max.
負荷容量 12kW×2回路(独立回路)
負荷設定
ロータリースイッチ+ 微調整回路によります。
回路1:600W×20Step(Step間微調整付)
回路2:600W×20Step
三相一括制御方式(負荷一括投入スイッチ付)
冷却方式 強制風冷方式/単相100V
外形寸法 W650×D950×H1,200+150(mm)突起物除く
質量 220 k g
備考
回路1+回路2の合成試験が可能です。(個別or合成)

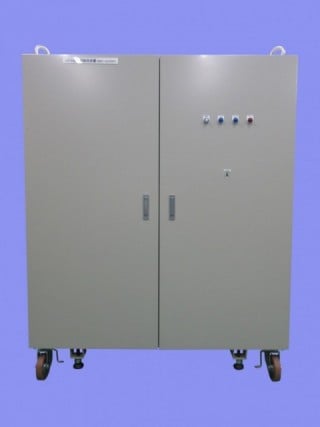

三相負荷抵抗器

三相負荷抵抗器

三相負荷抵抗器
品名 三相負荷抵抗器
試験電圧
三相3線式(Y結線)
200V/210V/220V 又は、400V/420V/440V( 切換式)
負荷容量
3φ220V/440V時-240kWMax
3φ210V/420V時ー220kWMax.
3φ200V/400V時-200kWMax.
負荷設定
220V時-0~120kWMax.×2回路独立回路.(0.25kW分解能)
220V時-0~240kWMax.×1回路.(0.25kW分解能)
440V時-0~240kWMax.    (0.5 kW分解能)
冷却方式
強制風冷方式/単相200V
外形寸法
本体W1,500×D1,600×H1,800+200(mm)突起物は除く
タッチパネル取付台W400×D200×H450mm以下
質量 1,150kg
備考
タッチパネル制御
負荷容量試験並びにスケジュール試験が可能です。
過温度異常保護、過電圧異常保護付

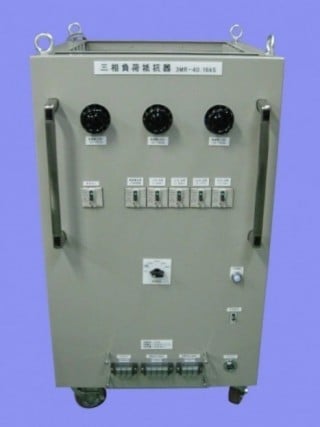

三相負荷抵抗器

三相負荷抵抗器

三相負荷抵抗器
品名 三相負荷抵抗器
試験電圧 三相3線式AC400V
負荷容量 16kW Max.
負荷設定
パネル面ブレーカ投入+ 微調整回路によります。
三相一括制御方式(負荷一括投入スイッチ付)
冷却方式 強制風冷方式/単相100V
外形寸法 W600×D700×H950+150(mm)突起物は除く
質量 180kg
備考

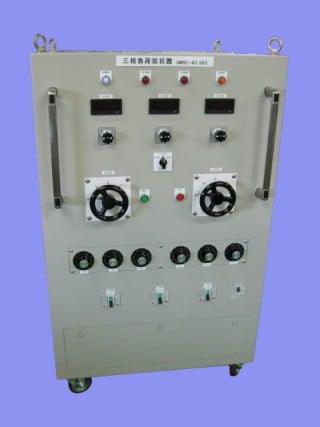

三相負荷抵抗器

三相負荷抵抗器

三相負荷抵抗器
品名 三相負荷抵抗器
試験電圧 三相3線式AC200V
負荷容量
7kW×2回路(独立回路)
負荷設定
ロータリースイッチ+ 微調整回路によります。
2.5A×20Step(Step間微調整付)
※微調整回路は、各相毎制御
三相一括制御方式(負荷一括投入スイッチ付)
冷却方式 強制風冷方式/単相100V
外形寸法 W800×D750×H1,200+150(mm)突起物は除く
質量 220kg
備考
3φ200V/40Vトランスにて試験電圧をAC40Vに分圧。
回路1+回路2の合成試験が可能です。(個別or合成)
デジタル電流計付,過温度異常保護付

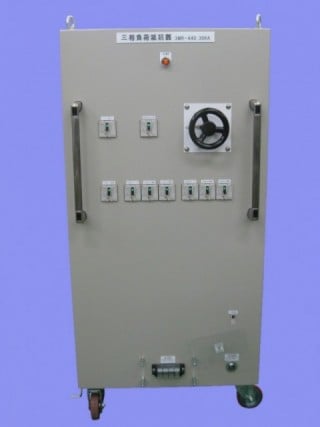

三相負荷抵抗器

三相負荷抵抗器

三相負荷抵抗器
品名 三相負荷抵抗器
試験電圧 三相4線式AC440V
負荷容量 30kW Max.
負荷設定
ロータリースイッチ+ 微調整回路によります。
微調整回路:250W×20Step
固定回路 :5kW×5回路
三相一括制御方式(負荷一括投入スイッチ付)
冷却方式 強制風冷方式/単相100V
外形寸法 W650×D800×H1,200+150(mm)突起物は除く
質量 200kg
備考




三相負荷抵抗器

三相負荷抵抗器

三相負荷抵抗器
品名 三相負荷抵抗器
試験電圧 三相3線式AC200/220V
単相2線式AC200/220V
負荷容量 3φ220V時-150kWMax.
3φ200V時-150kWMax.
1φ220V時-  75kWMax.
1φ200V時-  62kWMax.
負荷設定
ロータリースイッチ+ 固定回路によります。
三相一括制御方式(負荷一括投入スイッチ付)
冷却方式
強制風冷方式/三相AC200V(低騒音型)
外形寸法 W1,500×D1,100×H1,650+200(mm)突起物は除く
質量 680kg
備考
