簡易型負荷抵抗器

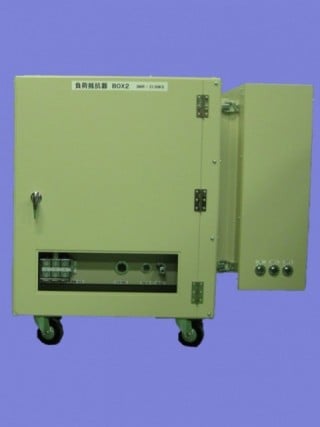

負荷抵抗器

負荷抵抗器

負荷抵抗器
品名 負荷抵抗器
試験電圧 三相3線式AC210V(AC220V Max.)
負荷容量
50kW Max.(0~50kW)
負荷設定 コントロールBOX制御方式
冷却方式 強制風冷方式/単相AC100V
外形寸法 3台構成(負荷1+負荷2+ファン)
質量 負荷本体No.1 75kg
負荷本体No.2 62kg
ファンユニット 20kg
電圧調整器BOX 45kg
外部コントロールBOX 4kg
備考
持ち運びを考慮して、軽量ケースにて製作致しました。
可変回路は、電圧調整器による電流可変方式。

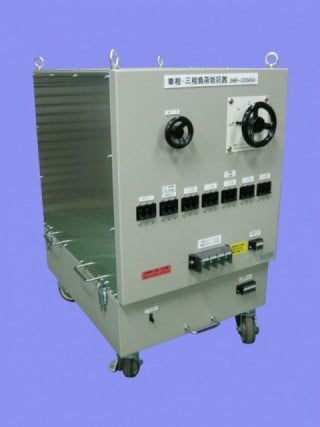

単相・三相負荷抵抗器

単相・三相負荷抵抗器

単相・三相負荷抵抗器
品名 単相・三相負荷抵抗器
試験電圧 単相2線式AC 100V
三相4線式AC 200V
負荷容量 単相100V時 15 kW Max.
三相200V時 20 kW Max.
負荷設定
250 W× 20 Step(ロータリースイッチ)
ステップ間微調整付き
固定回路 1kW+ 2kW+ 3kW+ 4kW+ 5kW
上記、容量値は三相200V時の容量となります。
冷却方式 強制風冷方式/単相100Vor200V
外形寸法 本体操作部:H600×W550×D700
本体冷却部:H330×W550×D700
質量 本体操作部70kg
本体冷却部31kg
備考
持ち運びを考慮して、軽量ケースにて製作致しました。



直流負荷抵抗器

直流負荷抵抗器

直流負荷抵抗器
品名 直流負荷抵抗器
試験電圧 DC 60V Max.
試験電流 200A Max.(0.5~200A)
負荷設定 微調整回路+固定回路(ブレーカ投入)
冷却方式 強制空冷方式(簡易型)/単相100V
外形寸法 W550×D550×H500+100(mm)突起物は含まず
質量 60kg
備考
持ち運びを考慮して、軽量ケースにて製作致しました。
持ち運び用取手付

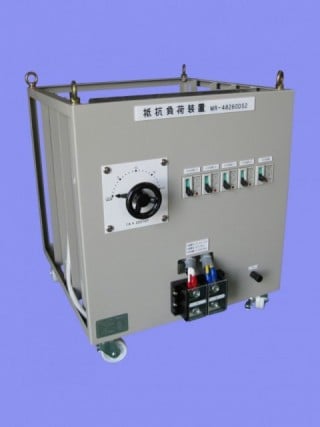

抵抗負荷装置

抵抗負荷装置

抵抗負荷装置
品名 抵抗負荷装置
試験電圧 DC 48~53 V
負荷容量 12.5kW Max
負荷設定
1A×20 STEP(ロータリースイッチ)
20A×2回路(固定回路)
50A×2回路(固定回路)
100A×1回路(固定回路)
冷却方式 自然空冷方式
外形寸法 H550×D550H550+100(mm)突起物は含まず。
質量 80kg
備考
持ち運びを考慮して、軽量ケースにて製作致しました。
