〉 直流負荷装置（高圧タイプ）

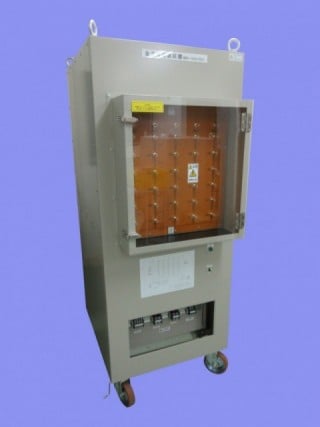

| 試験電圧 | DC83.3～2000V Max. |
| 負荷容量 |
試験電流＝10～240A Max.
12.5Ω－2.2kW(13.3A)×18回路
1.39Ω－7.2kW(72.0A)× 2回路
|
| 負荷設定 | ﾊﾟﾈﾙ面 端子切換にて抵抗調整 |
| 冷却方式 | 強制風冷方式 |
| 外形寸法 |
W800×D800×H1,500+200mm
|

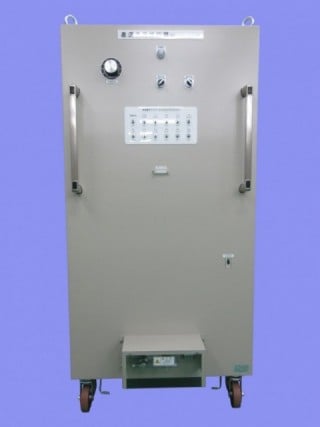

| 試験電圧 |
DC200～250V or
DC400～500V （切替式）
|
| 負荷容量 |
DC200V時－1A～365A
DC400V時－0.5～250A
自己容量＝156kW Max.
|
| 負荷設定 | ﾛｰﾀﾘｰｽｲｯﾁ+微調整回路+固定回路 |
| 冷却方式 | 強制風冷方式 |
| 外形寸法 |
W1,500×D1,100×H1,650+200mm
|
| 試験電圧 |
DC36～200V Max.
|
| 負荷容量 |
試験電流=47A Max.
DC36V時 1.26kW Max.
DC200V時 5kW Max.
|
| 負荷設定 |
ﾊﾟﾈﾙ面 ﾄｸﾞﾙｽｲｯﾁ及び外部接点入力
※ 外部ｺﾝﾄﾛｰﾙBOX制御が可能
|
| 冷却方式 | 強制風冷方式 |
| 外形寸法 |
W600×D800×H1,000+150mm
|

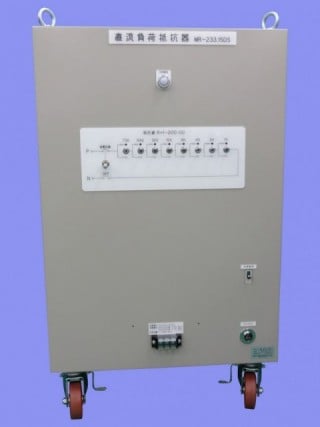

| 試験電圧 | DC233.3V～450V Max. |
| 負荷容量 |
負荷容量=3.5kW Max.
DC233V時 15A Max.
DC450V時 7.7A Max.
|
| 負荷設定 | ﾊﾟﾈﾙ面 ﾄｸﾞﾙｽｲｯﾁ投入方式 |
| 冷却方式 | 強制風冷方式 |
| 外形寸法 |
W600×D750×H850＋150mm
|

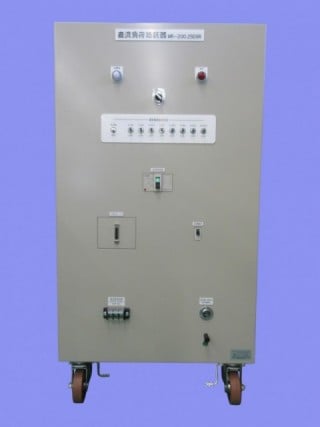

| 試験電圧 | DC300～320V Max. |
| 負荷容量 |
試験電流＝0～51A
DC300V時 15.3kW Max.
DC320V時 17.4kW Max.
|
| 負荷設定 | ﾊﾟﾈﾙ面 微調整＋ﾌﾞﾚｰｶ投入方式 |
| 冷却方式 | 強制風冷方式 |
| 外形寸法 |
W600×D750×H850＋150mm
|
| 試験電圧 | DC400V Max. |
| 負荷容量 |
試験電流＝50A（0.1A分解能）
DC400V時 20.0kW Max.
DC320V時 17.4kW Max.
|
| 負荷設定 | ﾊﾟﾈﾙ面 ﾄｸﾞﾙｽｲｯﾁ投入又は外部信号 |
| 冷却方式 | 強制風冷方式 |
| 外形寸法 |
W650×D850×H1,200＋150mm
|
| 試験電圧 | DC200V/DC400V Max.（切換式） |
| 負荷容量 |
DC200V時－200A（0.5A分解能）
DC400V時－100A（0.25A分解能）
40.0kW Max.
|
| 負荷設定 | ﾊﾟﾈﾙ面 ﾄｸﾞﾙｽｲｯﾁ投入又は外部信号 |
| 冷却方式 | 強制風冷方式 |
| 外形寸法 |
W700×D800×H1,300＋150mm
|
| 試験電圧 | DC400V Max. |
| 負荷容量 |
DC400V時－165A（0.5A分解能）
66.0kW Max.
|
| 負荷設定 |
ﾊﾟﾈﾙ面 ﾄｸﾞﾙｽｲｯﾁ投入又は外部信号
※ ｺﾝﾄﾛｰﾙBOX
|
| 冷却方式 | 強制風冷方式 |
| 外形寸法 |
W700×D850×H1,500＋200mm
|

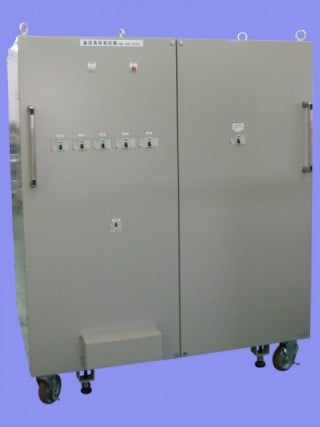

| 試験電圧 | DC400V Max. |
| 負荷容量 |
DC400V時－400A（31.25A分解能）
160kW Max.
最大190kW Max.(1分間)
|
| 負荷設定 |
ﾊﾟﾈﾙ面 ﾌﾞﾚｰｶ投入
|
| 冷却方式 | 強制風冷方式 |
| 外形寸法 |
W1,500×D1,100×H1,400＋200mm
|
| 試験電圧 | DC309V/618V Max.（切換式） |
| 負荷容量 |
DC309V時－197A（0.32分解能）
DC618V時－98A(0.16A分解能)
61kW×2回路 Max.（独立回路）
|
| 負荷設定 |
無電圧接点入力信号制御
※ ｺﾝﾄﾛｰﾙBOXからの制御
|
| 冷却方式 | 強制風冷方式 |
| 外形寸法 |
W1,500×D1,150×H1,750＋200mm
|

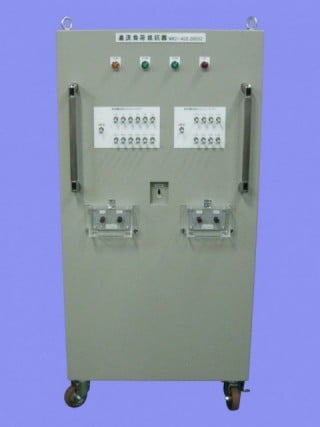

| 試験電圧 |
DC200～430V Max.
DC10～16V Max.
|
| 負荷容量 |
DC200V回路－0.5～2047.5Ω
DC10V回路－0.05～12.75Ω
上記、独立回路となります。
|
| 負荷設定 | ﾊﾟﾈﾙ面 ﾄｸﾞﾙｽｲｯﾁ投入 |
| 冷却方式 | 強制風冷方式 |
| 外形寸法 |
W700×D950×H1,300＋150mm
|

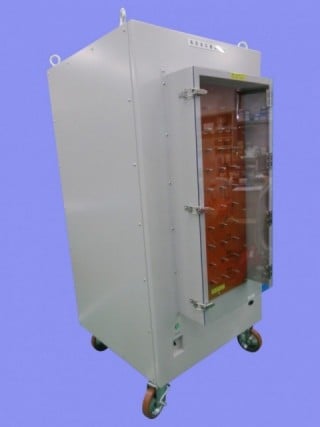

| 試験電圧 |
DC200/400/600/800/1,000V
（同時試験不可）
|
| 負荷容量 |
試験電流＝2A～10A(2A分解能)
定格容量30kW Max.
|
| 負荷設定 | ﾊﾟﾈﾙ面 端子切換にて抵抗調整 |
| 冷却方式 | 強制風冷方式 |
| 外形寸法 |
W700×D800×H1,600＋200mm
|
